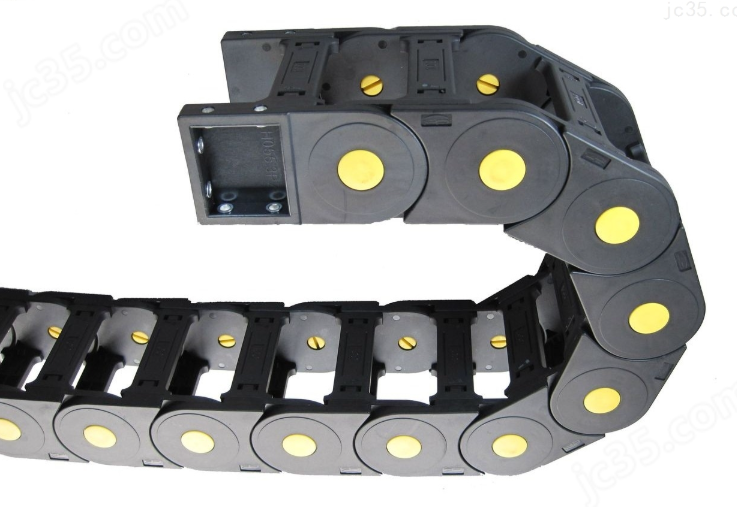

气管拖链是工业设备中用于束缚、保护气管、电缆等管线的关键部件，广泛应用于数控机床、自动化生产线、机器人等往复运动场景。其故障多源于材料疲劳、安装不当、环境侵蚀、负载过载四大类，直接影响设备管线的使用寿命与运行稳定性，以下为常见故障的成因、表现及排查要点解析。

　　一、拖链断裂与开裂故障

　　这是气管拖链最核心的机械故障，多发生于拖链的铰接部位或链节本体。

　　1.故障成因

　　-材料疲劳老化：拖链长期高频次往复弯曲，链节的应力集中区（如销轴孔、铰链连接处）会逐渐产生微裂纹，最终导致断裂；若使用普通尼龙材质拖链，在高温、低温或紫外线照射环境下，材料会加速脆化，疲劳寿命大幅缩短。

　　-过载运行：拖链内置气管、电缆的总重量超过额定负载，或管线布置杂乱导致局部应力集中，会加剧链节磨损与断裂风险；高速往复运动时，拖链的瞬时冲击力超过结构耐受极限，也会引发开裂。

　　-安装偏差：拖链两端固定点不同轴，或运行轨迹存在障碍物，导致拖链运动时出现扭曲、卡滞，铰接部位承受额外扭矩，最终断裂。

　　2.故障表现：链节出现明显裂纹、断裂，拖链运动时发出“咔咔”异响，严重时无法正常往复移动，甚至刮擦、拉扯内置管线。

　　3.排查要点：检查拖链额定负载与实际负载是否匹配；更换为高韧性增强尼龙或钢制拖链；校正固定点同轴度，清除运行轨迹障碍物。

　　二、内置气管磨损、破裂与泄漏故障

　　气管拖链的核心功能是保护管线，气管磨损泄漏是最常见的连带故障。

　　1.故障成因

　　-管线布置不当：气管在拖链内未预留足够的弯曲余量，或未按“S”形、“8”形规则排布，往复运动时气管与拖链内壁、链节棱角发生硬性摩擦，外层护套逐渐磨损破裂。

　　-缺少防护配件：未在拖链内部加装分隔片、导向槽，导致多根气管相互缠绕、挤压，加剧局部磨损；拖链出入口无耐磨护套，管线进出时被边缘割伤。

　　-气管材质不匹配：选用普通PVC气管适配高频率往复场景，而非耐弯折的聚氨酯（PU）气管，材料抗疲劳性能不足，易出现龟裂。

　　2.故障表现：气管外壁出现划痕、破损，压缩空气泄漏，设备气动元件压力不稳、动作失效；严重时气管断裂，导致整条生产线停机。

　　3.排查要点：重新排布气管，确保弯曲半径≥拖链推荐最小半径；加装分隔片与耐磨护套；更换耐弯折PU材质气管。


　　三、拖链卡滞与运行异响故障

　　拖链运动不畅会直接影响设备的往复运动精度，同时加速部件损耗。

　　1.故障成因

　　-销轴与铰链磨损：拖链铰接部位的销轴长期摩擦，出现间隙过大或锈蚀卡滞，导致链节转动不灵活；粉尘、铁屑等杂质进入铰链间隙，也会引发运动卡顿。

　　-导向系统失效：重型拖链未配备导向槽或导向轮，运动时拖链底部与设备台面直接摩擦，阻力增大；导向轮轴承损坏，无法正常滚动。

　　-负载分布不均：内置管线在拖链内一端偏重，导致拖链运动时出现倾斜、偏移，与周边部件发生干涉碰撞。

　　2.故障表现：拖链往复运动时速度忽快忽慢，伴随刺耳的摩擦声或撞击声；严重时拖链脱轨、变形。

　　3.排查要点：清洁铰链间隙杂质，更换磨损销轴；加装或维修导向系统；调整管线排布，确保负载均匀分布。

　　四、低温脆化与高温老化故障

　　环境温度是影响拖链寿命的关键因素，易被忽视。

　　1.故障成因：在低于-10℃的低温环境中，普通尼龙拖链的分子链活性降低，材料韧性下降，易出现脆裂；在高于80℃的高温环境中，拖链材质会加速氧化老化，强度衰减，同时会加速内置气管的软化变形。

　　2.故障表现：低温下拖链轻微受力即开裂，高温下拖链表面出现软化、变形、变色，链节强度下降。

　　3.排查要点：根据使用温度范围，更换耐低温（-40℃~80℃）或耐高温（-20℃~120℃）的专用改性拖链；在高温区域加装隔热防护罩。

　　气管拖链的故障防控需从“选型匹配、规范安装、环境适配、定期维护”四个维度入手，通过精准选型与科学管理，可大幅延长拖链及内置管线的使用寿命，降低设备故障率。
